Configuração do teclado Epomaker TH40

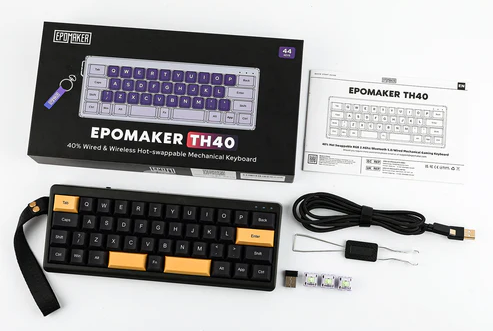

O TH40 é um teclado mecânico 40% (ou ultra-compacto) com teclas individuais em tamanho e espaçamento normais, feito pela Epomaker, com 40 teclas, 4 camadas configuráveis usando o aplicativo VIA, que conecta via USB, Bluetooth (memoriza até 3 dispositivos) e um plug remoto (de uso opcional) para conexão sem fio via USB 2.4GHz.

O meu teclado TH40 foi configurado em 3 camadas (layers), sendo a primeira delas ativada por default, e as outras duas acessíveis por teclas modificadoras:

• Camada 0: default.
• Camada 1: manter pressionada a tecla ▲ - ênfase em acentuação e pontuação.
• Camada 2: manter pressionada a tecla Espaço da direita - ênfase em números e teclas de função.
• Camada 3: disponível para expansão futura.

Mapas

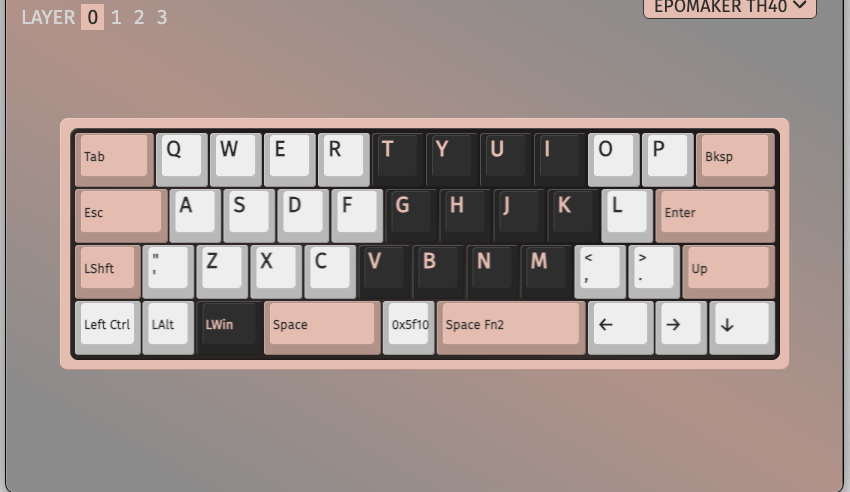

A camada zero, que é a default, corresponde aos símbolos apresentados nas teclas físicas, com 4 exceções intencionais referentes às teclas do canto inferior direito, que apresentam fisicamente os símbolos da tradicional repetição à direita das teclas modificadores da esquerda (shift, control, etc.).

No lugar delas, a camada zero oferece as teclas de setas, ausentes da representação física (e as repetições das modificadoras estão disponíveis na camada 1, se necessário).

Além disso, temos 3 exceções temporárias: por limitações das teclas físicas que eu encomendei à parte em outro lugar (i. e. ainda não chegaram as teclas complementares que eu encomendei e precisei me virar com as que cabiam nos seus lugares), os símbolos impressos nas teclas Esc, Tab e Backspace não correspondem a elas. Isso será corrigido quando a logística entregar as teclas.

Camada 1: Acentuação e pontuação

A camada 1 é acessada mantendo pressionada a tecla ▲ (representada no mapa pelo código 0x5f10), e tem vários conjuntos de símbolos, que veremos em fileiras, de baixo para cima:

• Fileira de baixo, à esquerda: acentos inacessíveis na camada 0: ~, ^, ` e " – nota: o ' é visível na layer 0.
• Fileira de baixo, à direita: pontuação e estrutura. Nas teclas físicas da vírgula e do ponto estão, respectivamente, ; e /. À esquerda delas está um grupo contendo \, [ e ].
• Fileira do meio, à esquerda: 3 teclas de ativação (toque curto) ou pareamento (toque longo) das 3 conexões Bluetooth suportadas (o teclado precisa esta rno modo BT, na chave física na sua parte traseira), e uma tecla para a função Reset, que equivale a desligar e ligar.
• Fileira do meio, à direita: na extremidade, e logo abaixo de onde viriam em um teclado nativo, estão as teclas - e =. Ao lado delas, temos um par de atalhos para símbolos comuns da Internet: # e @.
• Fileira de cima: teclas numéricas tradicionais (1 a 0).

1. Barra de espaço à esquerda: mostra a carga da bateria (nos leds das teclas da fileira QWERTYUIOP). Indisponível em conexões físicas/USB.
2. Barra de espaços à direita: liga ou desliga a iluminação das teclas.
3. Canto inferior direito: espelhos das teclas modificadoras (shift, control etc.)
4. Tab: acesso secundário ao `, que em um teclado físico estaria naquela posição.
5. Esc: função Caps lock.
6. Backspace: função Del.

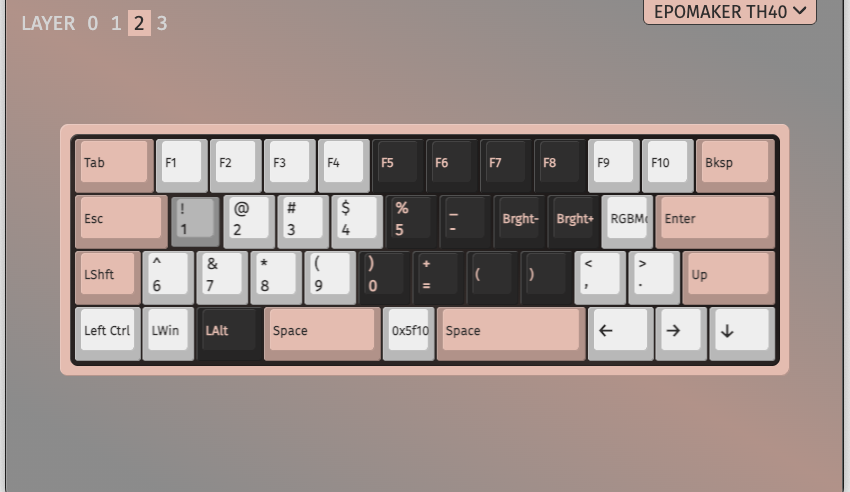

Camada 2: Números e teclas de função

A camada 2 é acessada mantendo pressionada a tecla Espaço à direita, e tem vários conjuntos de símbolos, que veremos por regiões:

• Fileira de cima: Teclas de função F1 a F10.
• Lado esquerdo: Números de 1 a 5 e de 6 a 0.
• Lado direito, fileira do meio: controle da iluminação e dos efeitos visuais (reduz e aumenta brilho, alterna efeitos).
• Lado direito, fileira de baixo: símbolos de uso frequente em operações numéricas.

Configuração

Registrei os passos da configuração, para o caso de ser necessário voltar a fazê-la no futuro. O essencial: o manual impresso que acompanhou o meu produto está desatualizado e mandou realizar passos no aplicativo de configuração que não são mais necessários (aparentemente o arquivo de definições disponibilizado pelo fabricante evoluiu após a impressão - e no site do fabricante há um manual atualizado em PDF).

Passo 1: Download da definição de teclado. É necessário fazer o download que corresponde ao modo de configuração desejado, e isso se refere à forma como será executado o ato de configurar, e não a como o teclado será utilizado.

• Eu configurei usando o aplicativo VIA, conectado pela porta USB física, e por isso baixei o arquivo Epomaker TH40 VIA V3 USB (também em cópia local), mas estão disponíveis no site do fabricante também arquivos para quem vai usar o VIA por meio de conexão sem fio, e para quem vai usar o QMK diretamente (e talvez haja outros além desses).

Passo 2: Download do aplicativo VIA. Embora seja perfeitamente possível usar o VIA sem instalar nada (desde que navegador tenha suporte a WebHID), a instrução do fabricante é instalar uma cópia local do VIA, e para isso eles oferecem seu próprio download do VIA 3.0.

• Mais uma vez, o manual impresso diverge da instrução do site do fabricante: ele orientava a buscar o VIA no Github, em https://github.com/WestBerryVIA/via-releases/releases (mas parece ser o mesmo software). Preservei uma cópia local do arquivo do VIA que eu baixei (para Mac).

Passo 3: Instalar o VIA. Eu usei o VIA para configurar o TH40 com sucesso, tanto pelo navegador quanto pelo VIA instalado – mas sempre com cabo USB conectado, não experimentei como seria configurar usando o modo wireless (ao final, a configuração feita é válida para qualquer modo de conexão).

• Instalar no Mac exigiu o usual balé necessário a autorizar a execução de aplicativos não assinados pelo desenvolvedor. E, no Mac, um dos navegadores que podem ser utilizados (por incluir suporte a WebHID), para quem preferir não instalar o VIA, é o Chrome.

Passo 4: Usar o VIA. Tanto pelo navegador quanto pelo VIA instalado, os passos são basicamente os mesmos: (1) No Via, vai na aba Setting e ativa a opção Show Design Tab; (2) Na aba Design, clica em Confirm se necessario, e aí em Load, e carrega a definição do teclado, em JSON. (3) Vai na aba Configure, autoriza o pareamento, e configura o que cada tecla vai fazer em cada camada.

• Mais uma vez, o manual impresso manda fazer alguns passos adicionais, sobre ativação de itens deprecated, mas está desatualizado, e essa ativação não deve ser feita.
• Por outro lado, o fabricante fez um bom trabalho ao documentar no seu site as dicas para quem não conhece o VIA: tem um guia básico (cópia local) e um guia intermediário (cópia local), e o ideal é ler ambos.
• Nota: durante a configuração de teclados no VIA, as modificações são transferidas e aplicadas imediatamente a cada passo, então sugiro fazer bom uso do recurso de salvar configuração, no próprio VIA, para gravar uma cópia do estado inicial e de estados intermediários, podendo assim recuperar com facilidade em caso de erros.
• Além disso, documentar seus passos com prints e anotações pode ajudar, pois são muitas teclas, e elas serão multiplicadas pelo número de layers!
